一、概述

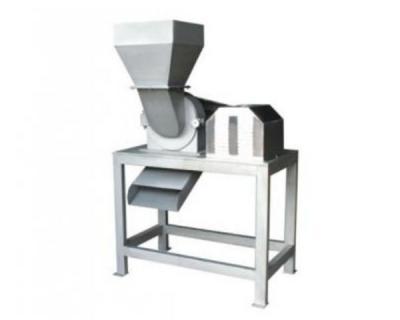

仙人掌破碎機具有結構新穎緊湊、節能、生產能力大、適用范圍廣等優點。該機除傳動部位之外，全部采用 不銹鋼制成，既可單機使用，又方便聯線。

二、工作原理

該機由機架、傳動罩、軸承座、機身、進料斗、定子、轉子、刀片、大側蓋、出料斗、鉸鏈、電機罩等部件組成。適用于蘋果、梨、西紅柿、根類等果蔬破碎（核果類除外）。工作時電機帶動主軸旋轉。由前道工序升運上來的物料落入進料斗中，物料進入機身后由于轉子上的筋板帶動物料高速旋轉，定子上的刀排將物料進行破碎（刀排可兩面使用），此時物料一般粒度在4-8mm左右（可根據刀排的齒距、定子的槽寬及轉速而定），破碎后的物料從定子上的腰形孔中落入至出料口。

三、主要技術參數

以上技術參數根據不同的原料特征和工藝要求而定。

四、安裝、調整、使用、操作

1、緊定好整機上各部螺栓。

2、整機校正墊平，清洗整機內外，保持潔凈。

3、檢查大側蓋上的螺栓是否松動。

4、各潤滑部分要求潤滑良好，加進規定標號的潤滑油。

5、手動空轉確認靈活無異物。

6、以上情況確認無誤后，方可接通電源試機。

7、試運行幾次，每次不超過20分鐘，切斷電源，按上列要求重新檢查，確認無誤后，方可加料試運行。

8、嚴禁石塊、螺釘、工具掉進破碎機。

9、工作結束清洗時，切斷電源，開蓋清理，用洗潔精時或消毒殺菌劑洗潔后安裝原處。

10、每運行100小時，加注潤滑劑一次，要給量適當，發現潤滑脂很臟，變色變質，應立即查找原因。

11、經常檢查電機是否過載發熱，發現不良現象，必須與維修人員聯系修理。

12、經常保持整機內外潔凈。

13、軸承正常使用溫度小于75oC
